Zehnder Deckenstrahlplatten ersetzen bei der Sanierung der Kfz-Werkstatt der Stadtreinigung Hamburg die alten Heizlüfter
Lahr, August 2025. Nach der umfassenden Sanierung ihrer 1972 erbauten Kfz-Werkstatt verbraucht die Stadtreinigung Hamburg nach eigenen Angaben rund 73 % weniger Energie. Die Einsparung ergibt sich aus mehreren Maßnahmen: der energetischen Erneuerung der Gebäudehülle, einer neuen LED-Beleuchtung, der Erweiterung der PV-Anlage, neuer Mess-, Steuer- und Regelungstechnik sowie dem Austausch der Heiztechnik. Statt der bisherigen Heizlüfter beheizen nun rund 416 m² Deckenstrahlplatten Zehnder ZFP die 28.000 m³ große Halle mit Strahlungswärme. Laut Betreiber profitiert das Personal von einem leiseren Betrieb, einer gleichmäßigeren Wärmeverteilung und deutlich weniger aufgewirbeltem Staub.

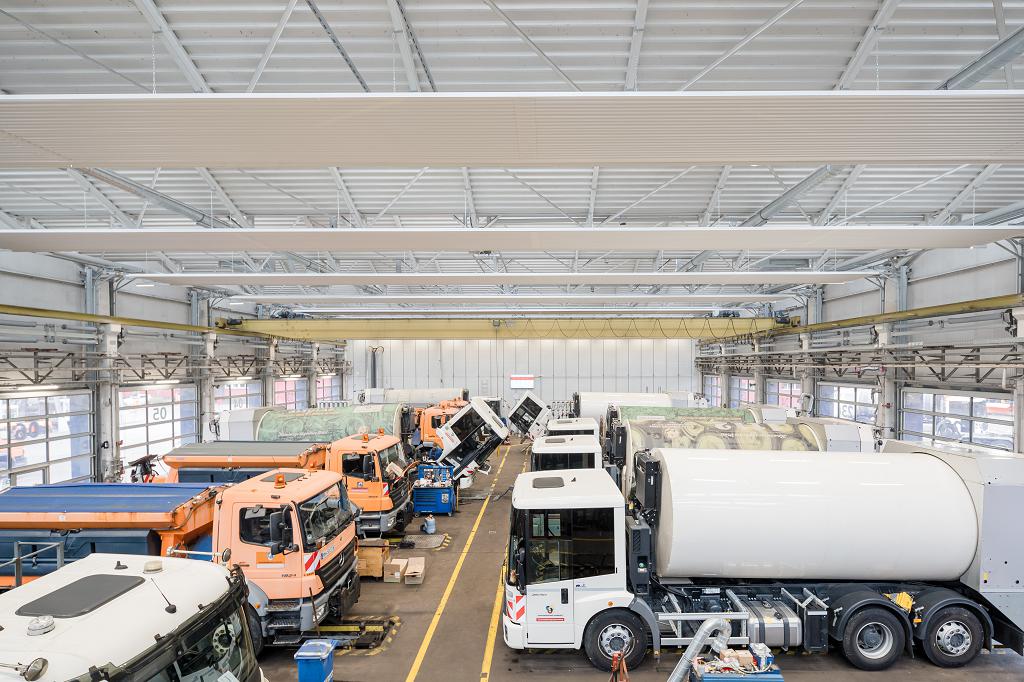

Die Sanierung umfasste neben der Installation von Deckenstrahlplatten Zehnder ZFP auch die energetische Erneuerung der Gebäudehülle, die Installation einer LED-Beleuchtung sowie die Erweiterung der PV-Anlage. Bild: Zehnder
Ausgangssituation: hohe Energieverluste durch alte Heizlüfter
Die rund 2.600 m² große Werkstatt war der größte Energieverbraucher im Gebäudebereich der Stadtreinigung und allein für 50 % des Gebäudewärmeverbrauchs am Hauptstandort verantwortlich. Das alte Heizsystem aus Heizlüftern verursachte laut Betreiber eine starke Temperaturschichtung – unter der Decke war es rund 10 bis 15 K wärmer als am Hallenboden. Zudem ging beim Öffnen der 27 Außentore, das mehrmals täglich geschieht, viel Wärme verloren.
Sanierung mit KfW-Standard
Um den Standard KfW-Effizienzgebäude 70 zu erreichen, wurden mehrere Maßnahmen kombiniert:
- Erneuerung der Gebäudehülle
- Installation einer LED-Beleuchtung
- Erweiterung der PV-Anlage von 37 auf 83 kWp
- Neue Mess-, Steuer- und Regelungstechnik
- Austausch des Heizsystems durch Deckenstrahlplatten Zehnder ZFP
Lösung: Strahlungswärme statt Konvektion
Installiert wurden 17 Reihen Deckenstrahlplatten mit Längen zwischen 11 und 22 m – insgesamt 283 lfm / 416,4 m². Das geringe Gewicht erleichterte die Montage, da das Dach durch zusätzliche Dämmung und PV-Module bereits nahe an der Belastungsgrenze lag.
Deckenstrahlplatten übertragen die Wärme – ähnlich wie Sonnenstrahlung – direkt auf Personen und Oberflächen, statt zunächst die gesamte Raumluft zu erwärmen. Nach Herstellerangaben kann die Raumlufttemperatur dadurch um bis zu 3 K niedriger liegen als bei herkömmlichen Wärmeverteilsystemen. Bei geöffneten Hallentoren bleibt die Wärmeübertragung durch Strahlung weiterhin wirksam.

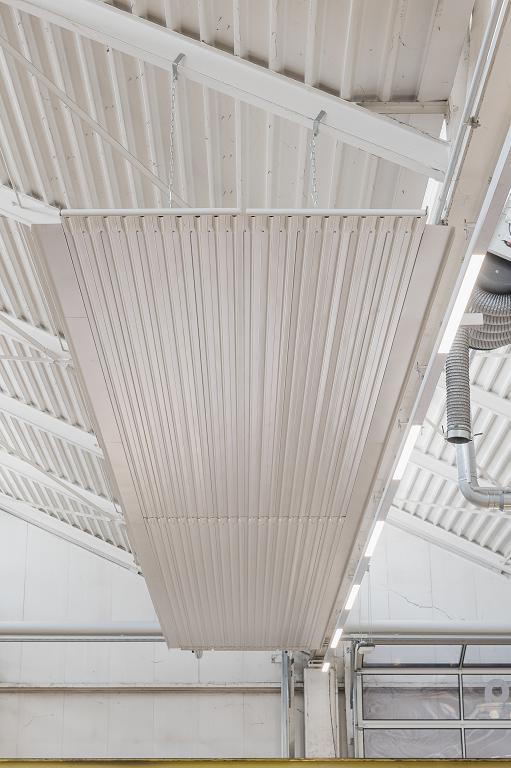

Einige Deckenstrahlplatten wurden zusätzlich mit Strahlungsschirmen ausgestattet. Nach Angaben von Zehnder hat ein unabhängiges Labor für die Deckenstrahlplatten einen Strahlungsanteil von bis zu 89 % geprüft und bestätigt. Eine optionale Kühlfunktion wurde in Hamburg nicht benötigt, ließe sich laut Hersteller aber nachrüsten.

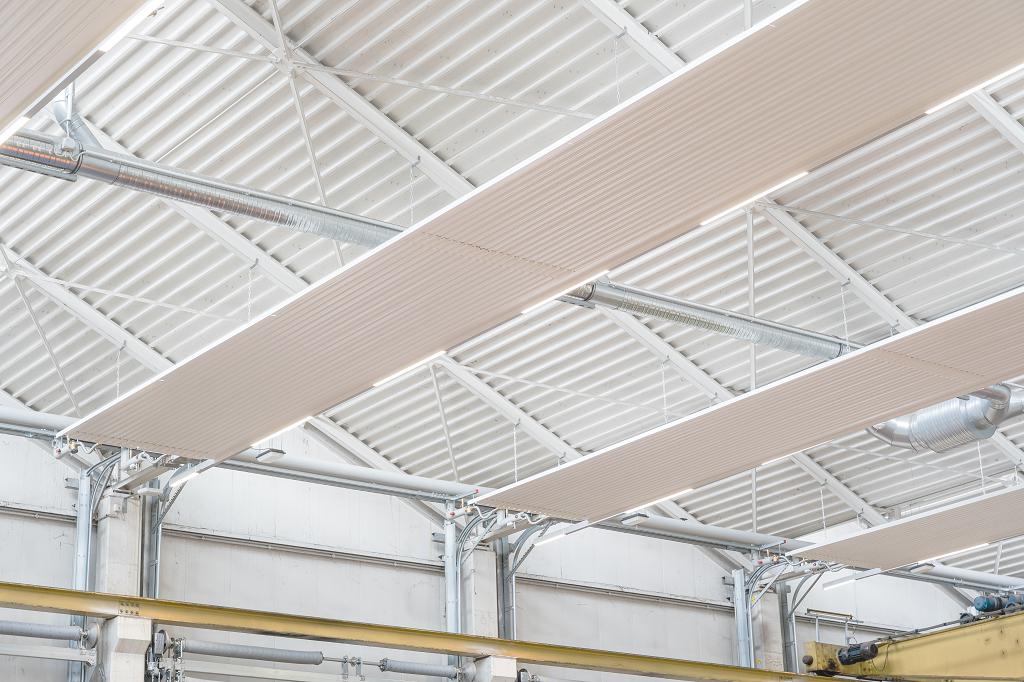

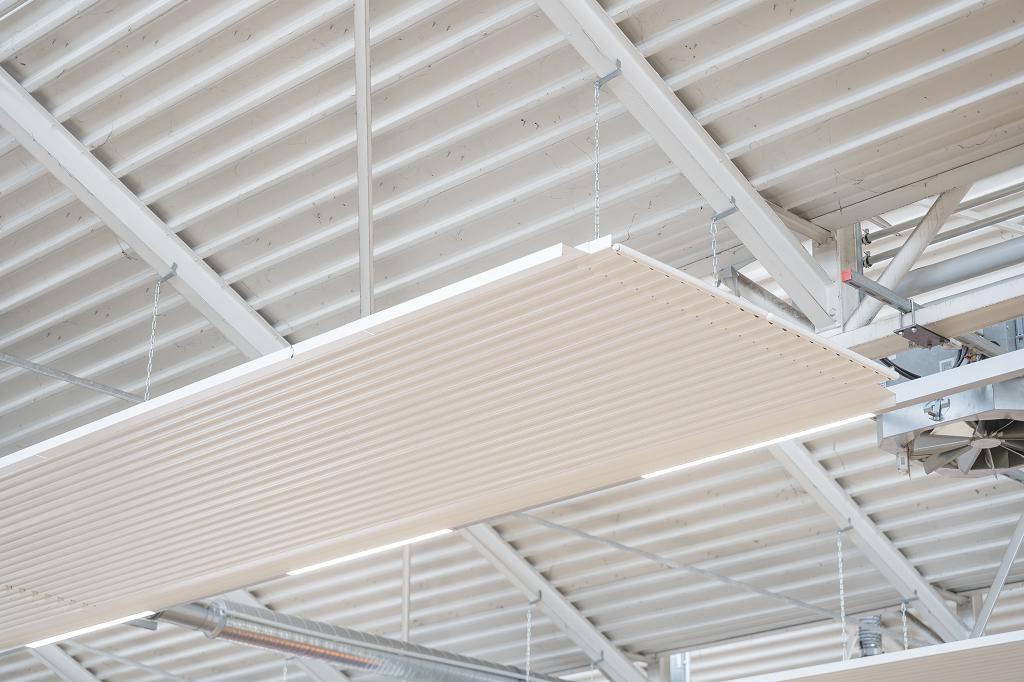

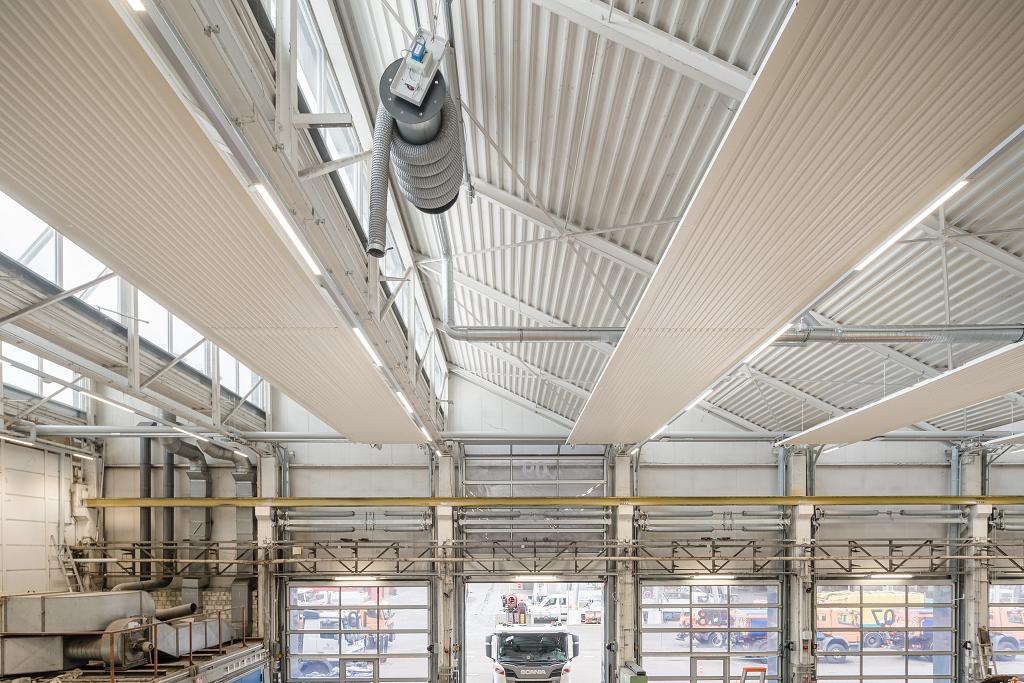

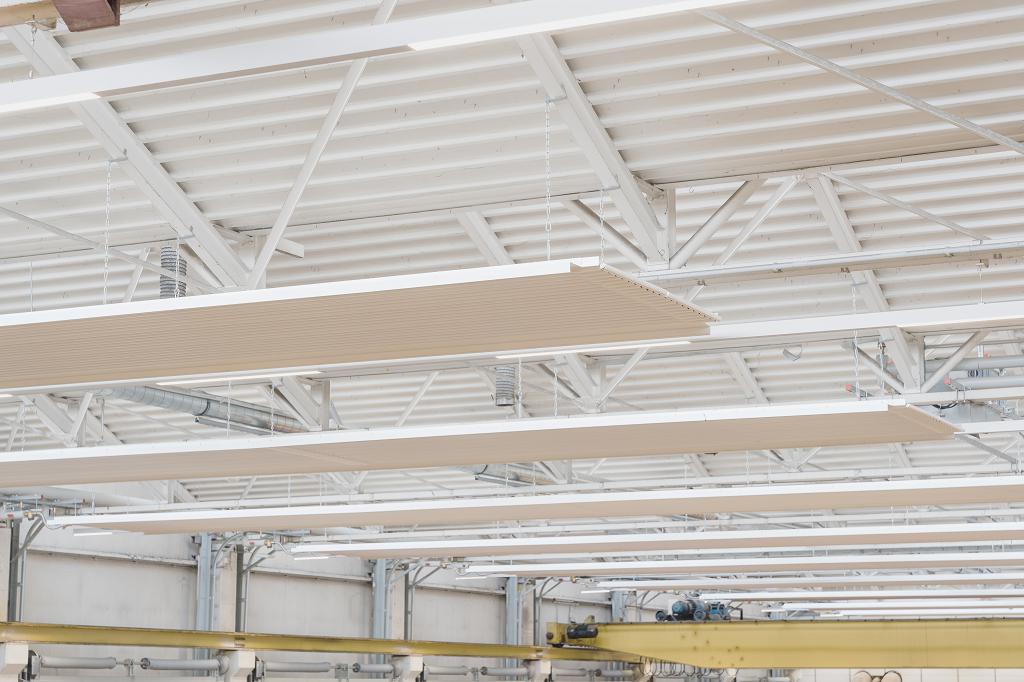

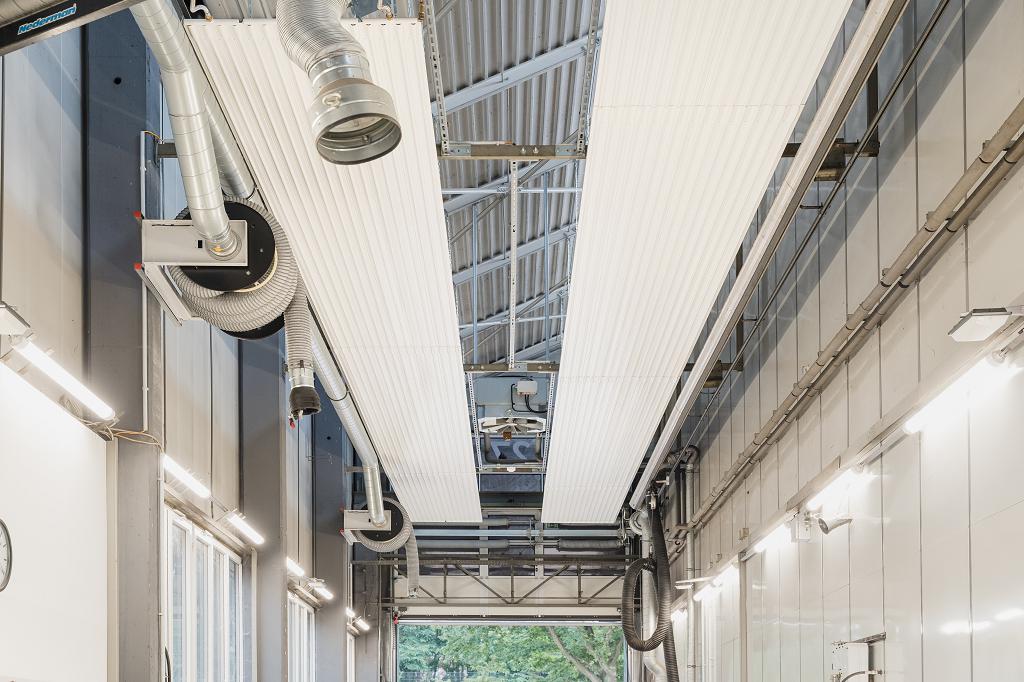

17 Reihen Deckenstrahlplatten Zehnder ZFP mit 11 bis 22 m Länge, teilweise mit Strahlungsschirmen, ersetzen die alte Hallenheizung. Die Werkstatt ist auf 70/55 °C Systemtemperatur bei -12 °C Außentemperatur ausgelegt, die Raumtemperatur liegt dabei bei 18 °C. Bilder: Zehnder
Ergebnisse der Gesamtsanierung
- Energieeinsparung: 72,9 % witterungsbereinigt im Zeitraum April 2023 bis März 2024 (Angabe der Stadtreinigung Hamburg)
- Reduktion: 657.500 kWh, obwohl die Hallentemperaturen nach der Sanierung höher liegen als zuvor
- Die Einsparung bezieht sich auf alle Sanierungsmaßnahmen zusammen; ein Einzelanteil der Heiztechnik wurde nicht ausgewiesen
- Auslegung: 18 °C Raumtemperatur bei -12 °C Außentemperatur
- Systemtemperaturen: 70 °C Vorlauf / 55 °C Rücklauf

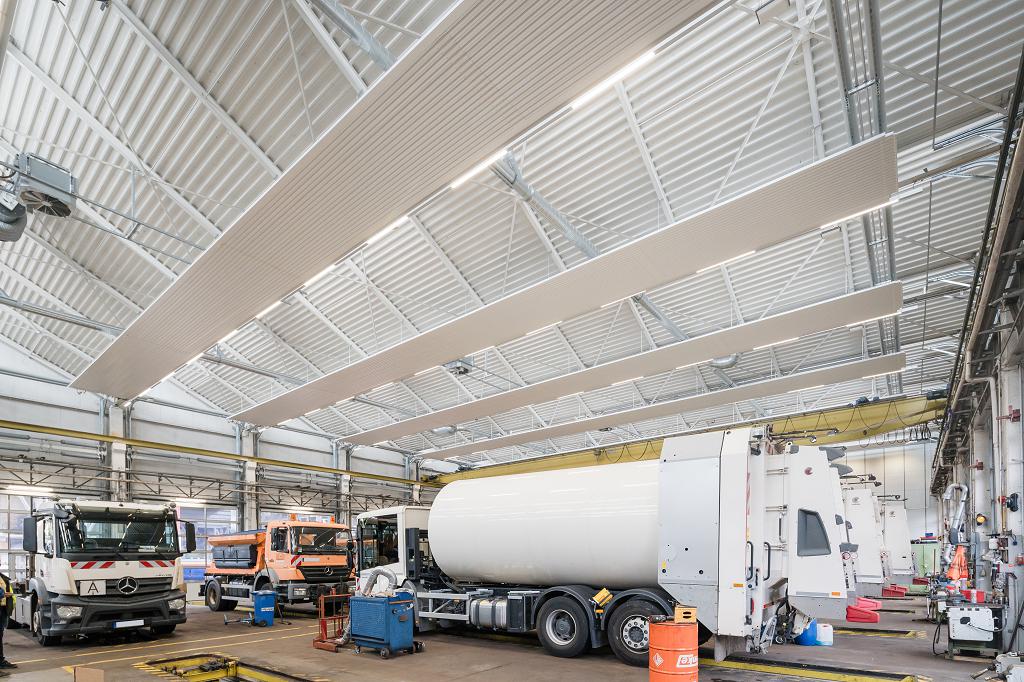

Zehnder montierte sämtliche Deckenstrahlplatten innerhalb einer Arbeitswoche, anschließend schlossen die hauseigenen Handwerker sie an das Heizungsnetz an. Das Tagesgeschäft in der Halle wurde dadurch nur kurz unterbrochen. Bild: Zehnder
Erfahrungen aus dem Betrieb
- Kaum Staubaufwirbelung, da nahezu keine Luftbewegung entsteht
- Leiser Betrieb im Vergleich zu den bisherigen Heizlüftern
- Stufenlose Regelung für eine bedarfsgerechte Temperatur
- Wartungsarm ausgelegt laut Hersteller – die alten Heizlüfter mussten wegen Staub- und Rußablagerungen häufig gereinigt werden
- Spürbar angenehmere Arbeitsbedingungen in der Halle, so der Betreiber
Fazit
Die Stadtreinigung Hamburg hat den Energieverbrauch ihrer Kfz-Werkstatt durch eine Kombination aus erneuerter Gebäudehülle, LED-Beleuchtung, erweiterter PV-Anlage, neuer Mess- und Regelungstechnik und dem Wechsel auf Zehnder Deckenstrahlplatten ZFP im ersten Jahr um rund 73 % gesenkt. Die Deckenstrahlplatten sind dabei ein Baustein der Gesamtsanierung. Nach Aussage des Betreibers haben sie zudem die Arbeitsbedingungen in der Halle verbessert – vor allem durch weniger Staub und einen leiseren Betrieb.
