Befestigungslösungen für Elektro- und SHKL-Installationen
Mit den Betonschrauben FBS 4 und FBS 5 erweitert fischer sein Sortiment um Befestigungslösungen für Elektroinstallationen sowie Anwendungen der Sanitär-, Heizungs-, Klima- und Lüftungstechnik (SHKL). Die Schrauben sind für Beton sowie für Mauerwerk aus Vollbaustoffen mit dichtem Gefüge vorgesehen. Fünf Ausführungsfamilien mit unterschiedlichen Kopfformen und Anschlüssen decken Anwendungen von Kabelschellen und Kabelkanälen bis zu Montageschienen und Aufputzsteckdosen ab. Für die Verwendung unter Brandbeanspruchung liegt eine unabhängige technische Bewertung mit Widerstandswerten für Zeiträume bis 120 Minuten vor.
Befestigung in Beton und dichtem Vollsteinmauerwerk

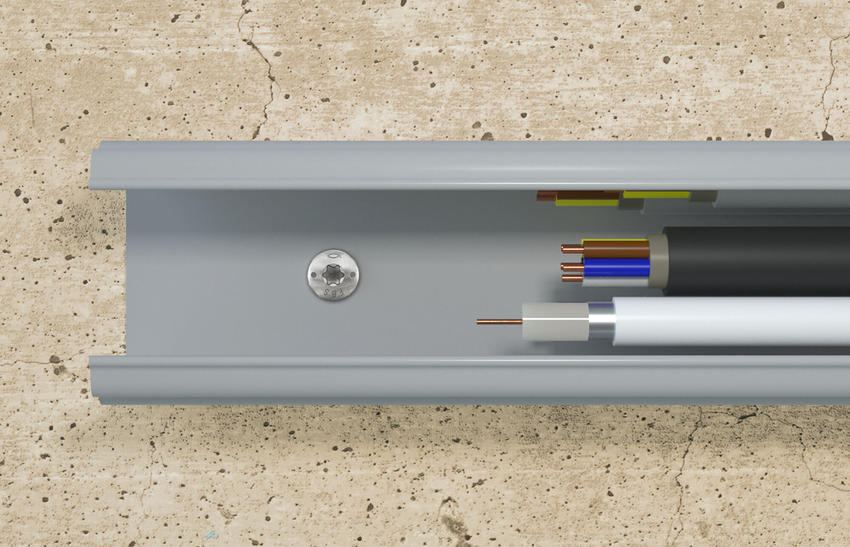

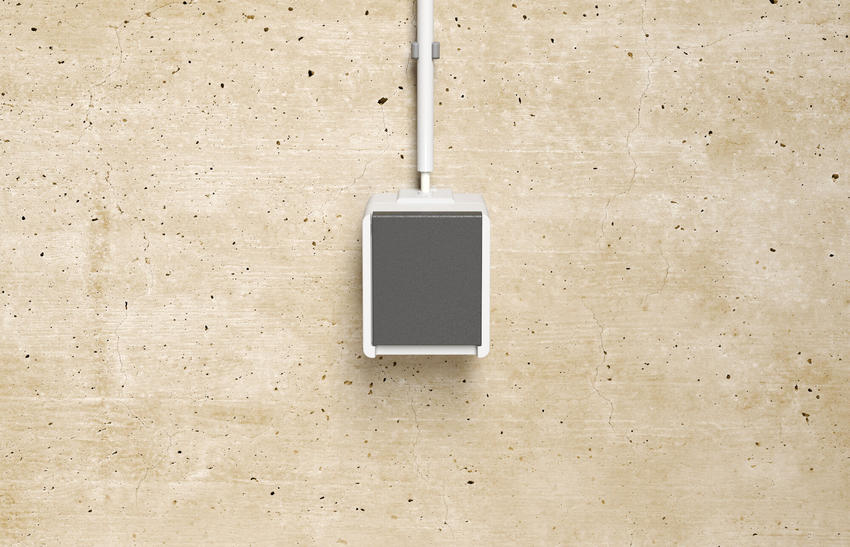

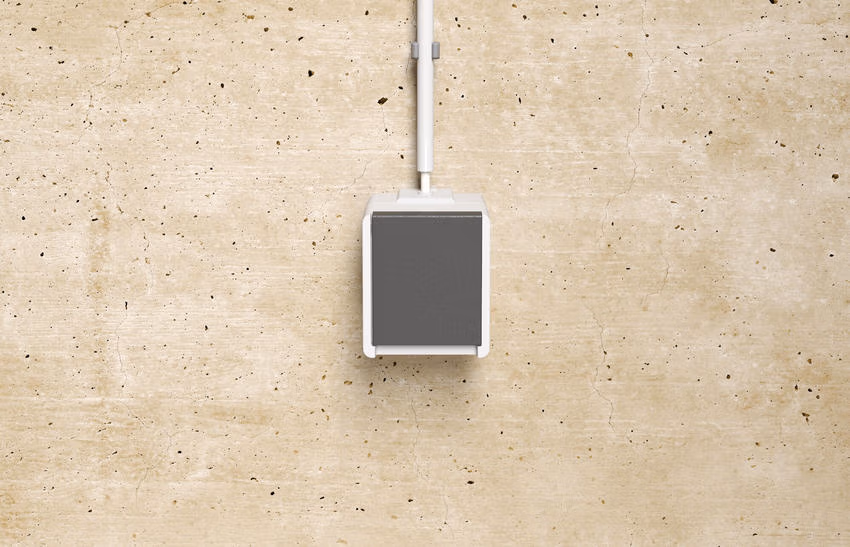

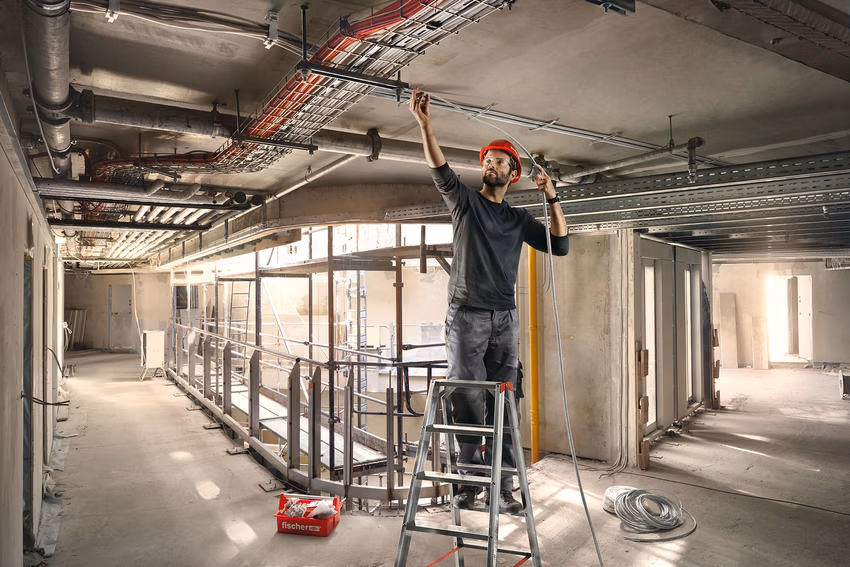

Die Betonschrauben FBS 4 und FBS 5 sind für vergleichsweise gering belastete Befestigungen vorgesehen. fischer nennt als Einsatzbereiche unter anderem Elektroinstallationen, Kabelschellen, Kabelkanäle, Montageschienen, Aufputzsteckdosen sowie Anwendungen im SHKL- und Heimwerkerbereich.
Für Beton werden empfohlene Lasten in gerissenem und ungerissenem Beton der Festigkeitsklassen C20/25 bis C50/60 angegeben. Darüber hinaus führt der Hersteller Mauerwerk aus Vollbaustoffen mit dichtem Gefüge, beispielsweise Kalksandvollstein, als geeigneten Befestigungsgrund auf. Maßgeblich bleiben jeweils die technischen Produktunterlagen und die Bedingungen der konkreten Einbausituation.
Montage mit Bohrdurchmessern von vier und fünf Millimetern
Die Bezeichnungen FBS 4 und FBS 5 beziehen sich auf die erforderlichen Bohrdurchmesser von vier beziehungsweise fünf Millimetern. Nach dem rechtwinkligen Herstellen und Reinigen des Bohrlochs wird die Schraube direkt in den Befestigungsgrund eingedreht.
Die Sägezahngeometrie unterstützt das Einschneiden des Gewindes in den Untergrund. Dabei entsteht eine formschlüssige Verbindung zwischen den Gewindeflanken und dem Baustoff. Das spreizdruckfreie Verankerungsprinzip erlaubt vergleichsweise geringe Rand- und Achsabstände.
Die Montage kann je nach Ausführung mit Akkuschrauber, geeignetem Schlagschrauber oder von Hand erfolgen. Korrekt gesetzt ist die Schraube, wenn ihr Kopf vollständig am Anbauteil anliegt und sie sich nicht weiter eindrehen lässt. Bei Bedarf kann die Befestigung wieder demontiert werden; daraus ergibt sich jedoch nicht automatisch eine Freigabe zur Wiederverwendung.
Unterschiedliche Verankerungstiefen
Abhängig von Schraubenlänge und Ausführung stehen bis zu zwei nominelle Verankerungstiefen zur Verfügung. Dadurch lassen sich unterschiedliche Anbauteildicken und Lastanforderungen berücksichtigen. Auch das Überbrücken einer Putzschicht ist innerhalb der vorgegebenen Einbaumaße möglich.
Die jeweils zulässigen Verankerungstiefen, Mindestbauteildicken, Randabstände und Lastwerte sind den technischen Unterlagen der konkreten Schraubenvariante zu entnehmen.
Fünf Ausführungsfamilien und 14 Produktvarianten
Das Sortiment aus galvanisch verzinktem Stahl umfasst fünf Ausführungsfamilien:
- FBS 4/5 P mit Panhead-Kopf und Innenstern-TX-Antrieb,
- FBS 5 US mit Sechskantkopf und angepresster Unterlegscheibe,
- FBS 5 SK mit Senkkopf und Innenstern-TX-Antrieb,
- FBS 5 M6 mit Anschlussgewinde beziehungsweise als Stockschraube,

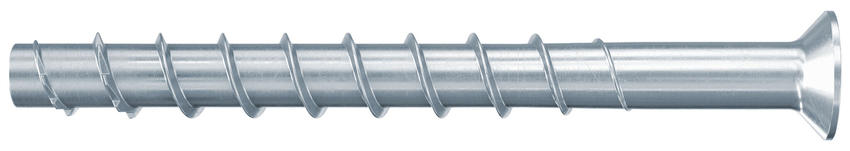

- FBS 4 Kabelschellenschraube mit Senkkopf und Innenstern-TX-Antrieb.
Insgesamt führt fischer derzeit 14 Produktvarianten. Die unterschiedlichen Kopfformen, Längen und Anschlussmöglichkeiten ermöglichen die Anpassung an verschiedene Installationsaufgaben.
Technische Bewertung für Brandbeanspruchung
Für die Betonschrauben FBS 4 und FBS 5 liegt eine unabhängige technische Bewertung vom 24. April 2026 vor. Sie enthält charakteristische Widerstandswerte unter Brandbeanspruchung für 30, 60, 90 und 120 Minuten.
Der Nachweis ist nicht als pauschale R120-Freigabe für jede Anwendung zu verstehen. Die Bewertung bezieht sich auf den Einsatz in Beton und gilt unter den darin festgelegten Randbedingungen. Dazu gehören unter anderem redundante nichttragende Systeme, festgelegte Verankerungstiefen, eine einseitige Brandbeanspruchung und der Verlauf der Einheitstemperaturzeitkurve. Für die Planung sind daher die konkreten Widerstandswerte und Anwendungsbedingungen der technischen Bewertung maßgeblich.
FAQ zu den fischer Betonschrauben FBS 4 und FBS 5
Wofür eignen sich die Betonschrauben FBS 4 und FBS 5?
Vorgesehen sind sie unter anderem für Kabelschellen, Kabelkanäle, Montageschienen, Aufputzsteckdosen sowie weitere vergleichsweise gering belastete Elektro- und SHKL-Installationen.
In welchen Baustoffen können die Schrauben verwendet werden?
fischer nennt gerissenen und ungerissenen Beton sowie Mauerwerk aus Vollbaustoffen mit dichtem Gefüge, beispielsweise Kalksandvollstein. Die technischen Vorgaben der jeweiligen Produktvariante sind zu beachten.
Wird für die Montage ein Dübel benötigt?
Nein. Nach dem Bohren und Reinigen des Bohrlochs wird die Betonschraube direkt in den Befestigungsgrund eingedreht.
Was bedeutet der Nachweis bis R120?
Die technische Bewertung enthält Widerstandswerte für eine Brandbeanspruchung von bis zu 120 Minuten. Das ist keine uneingeschränkte R120-Zulassung für jede Befestigung. Die in der Bewertung genannten Einbau-, Last- und Anwendungsbedingungen müssen eingehalten werden.
Können die Schrauben wieder entfernt werden?
Die Betonschrauben können demontiert werden. Eine Demontierbarkeit bedeutet jedoch nicht automatisch, dass eine Schraube anschließend erneut verwendet werden darf.
Weiterführende Informationen
Weitere Angaben zu Ausführungen, Abmessungen und Einsatzbereichen enthält die Produktübersicht der Betonschrauben FBS 4 und FBS 5 bei fischer.
Die unabhängige technische Bewertung zur Brandbeanspruchung der FBS 4 und FBS 5 steht als PDF zur Verfügung.
